Häberle

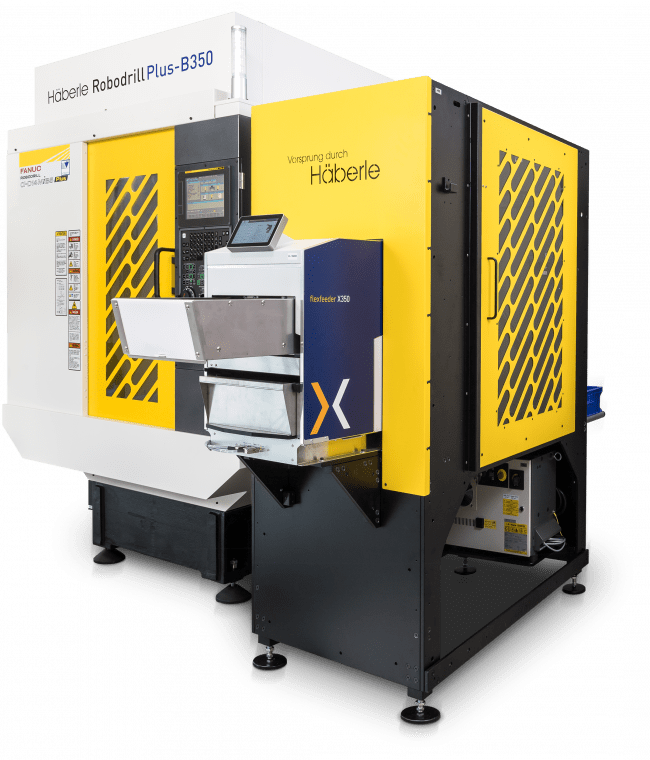

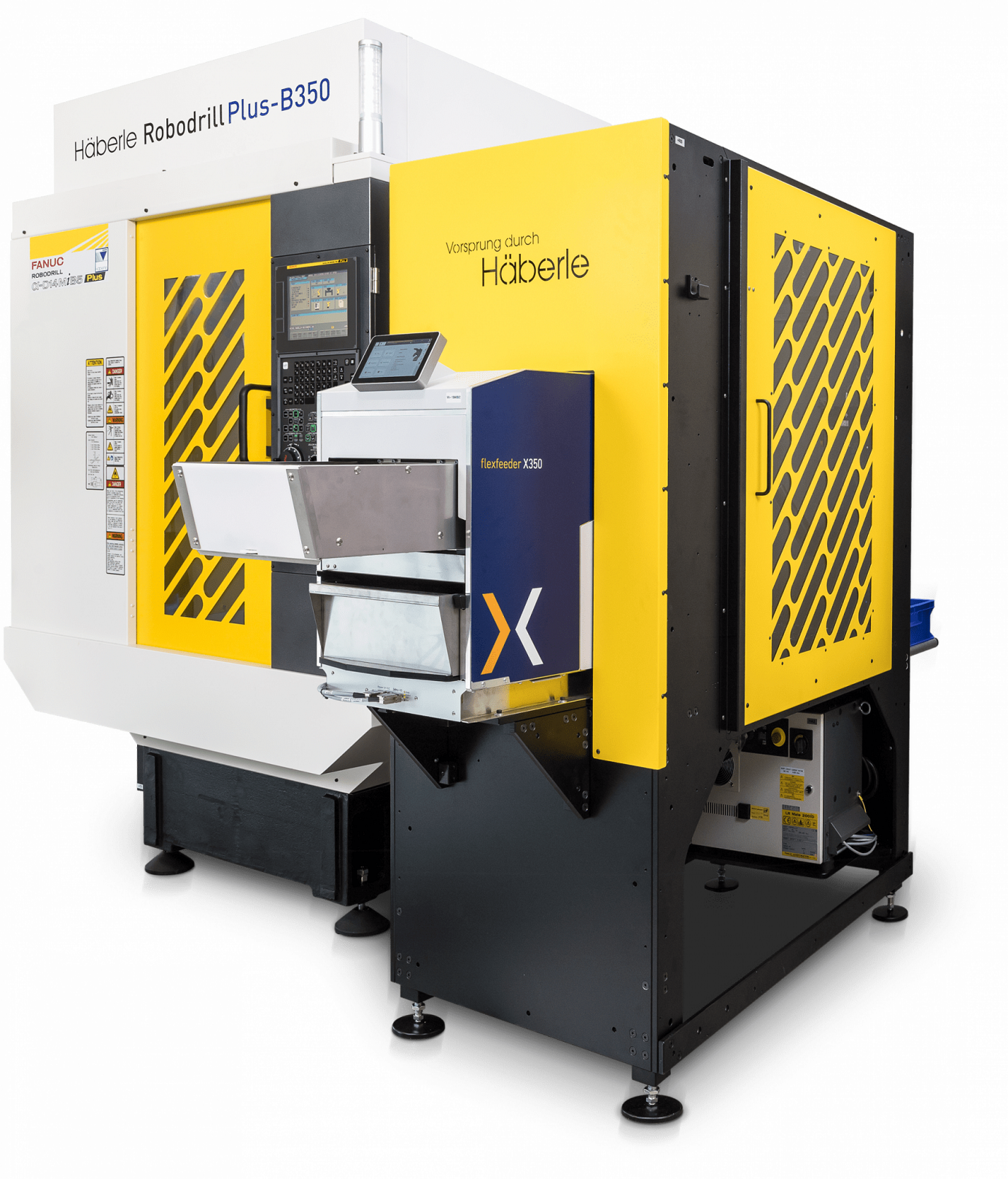

RobodrillPlus-B350

Kompakt automatisiert
mit flexibler Schüttgut-Zuführung

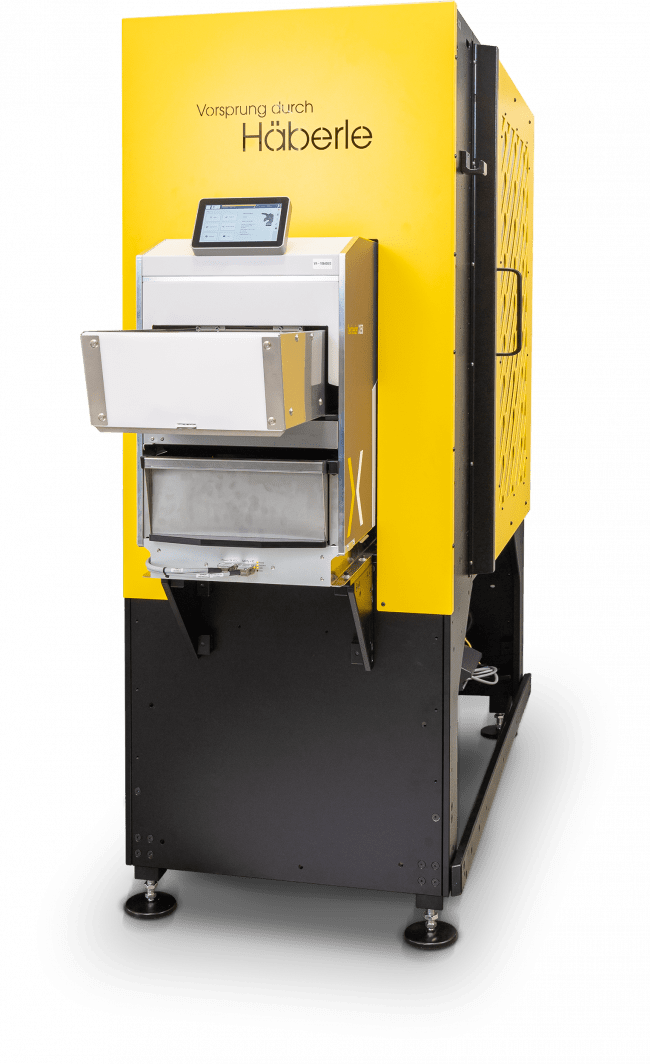

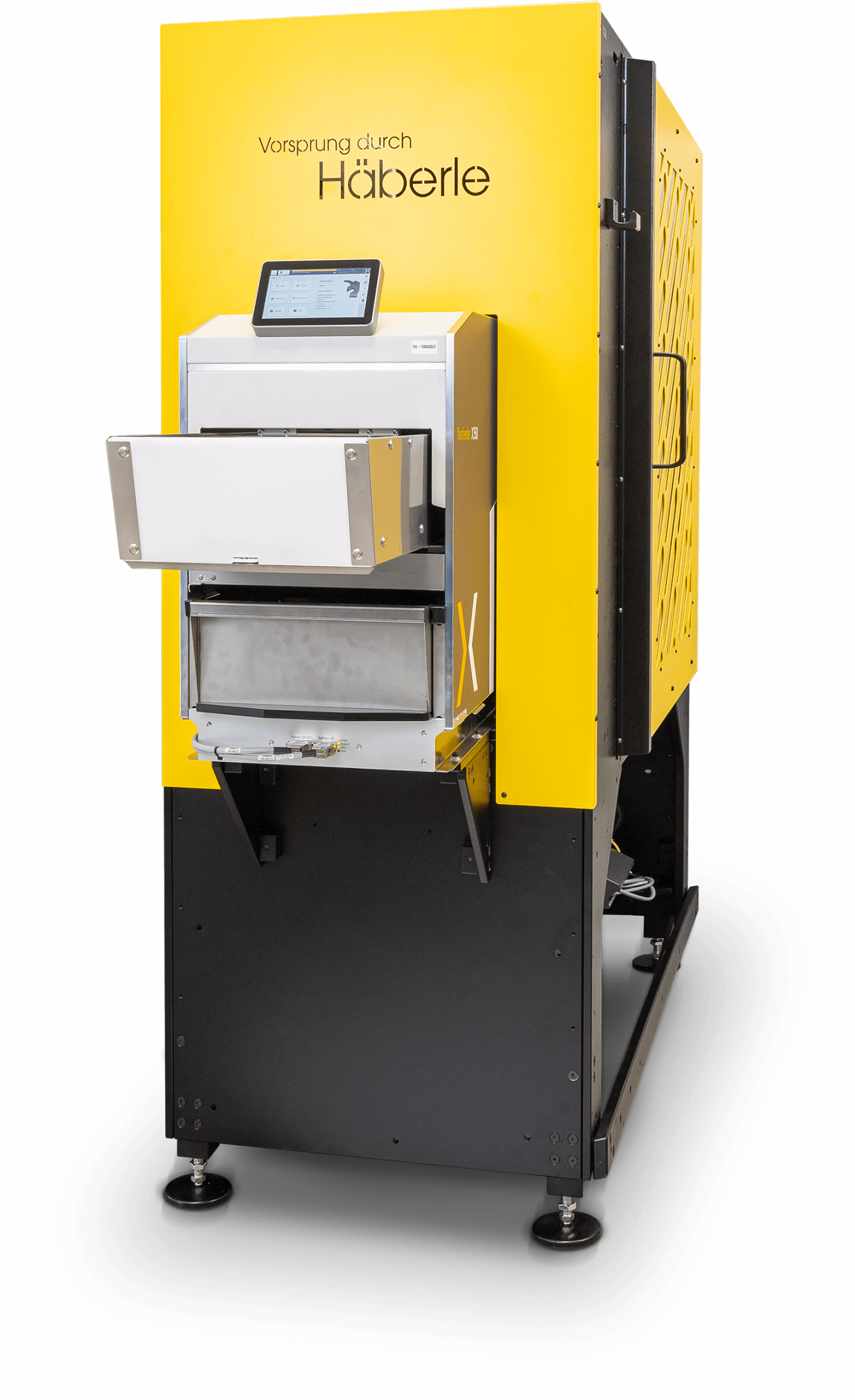

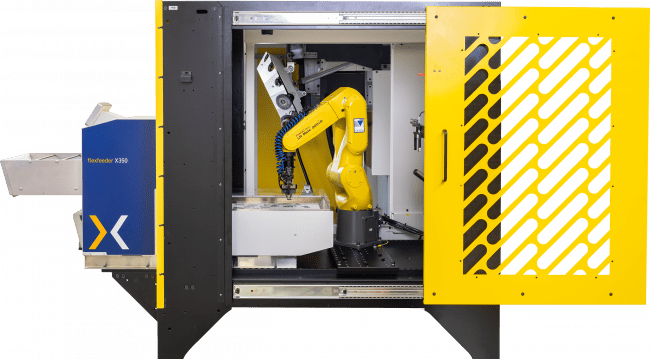

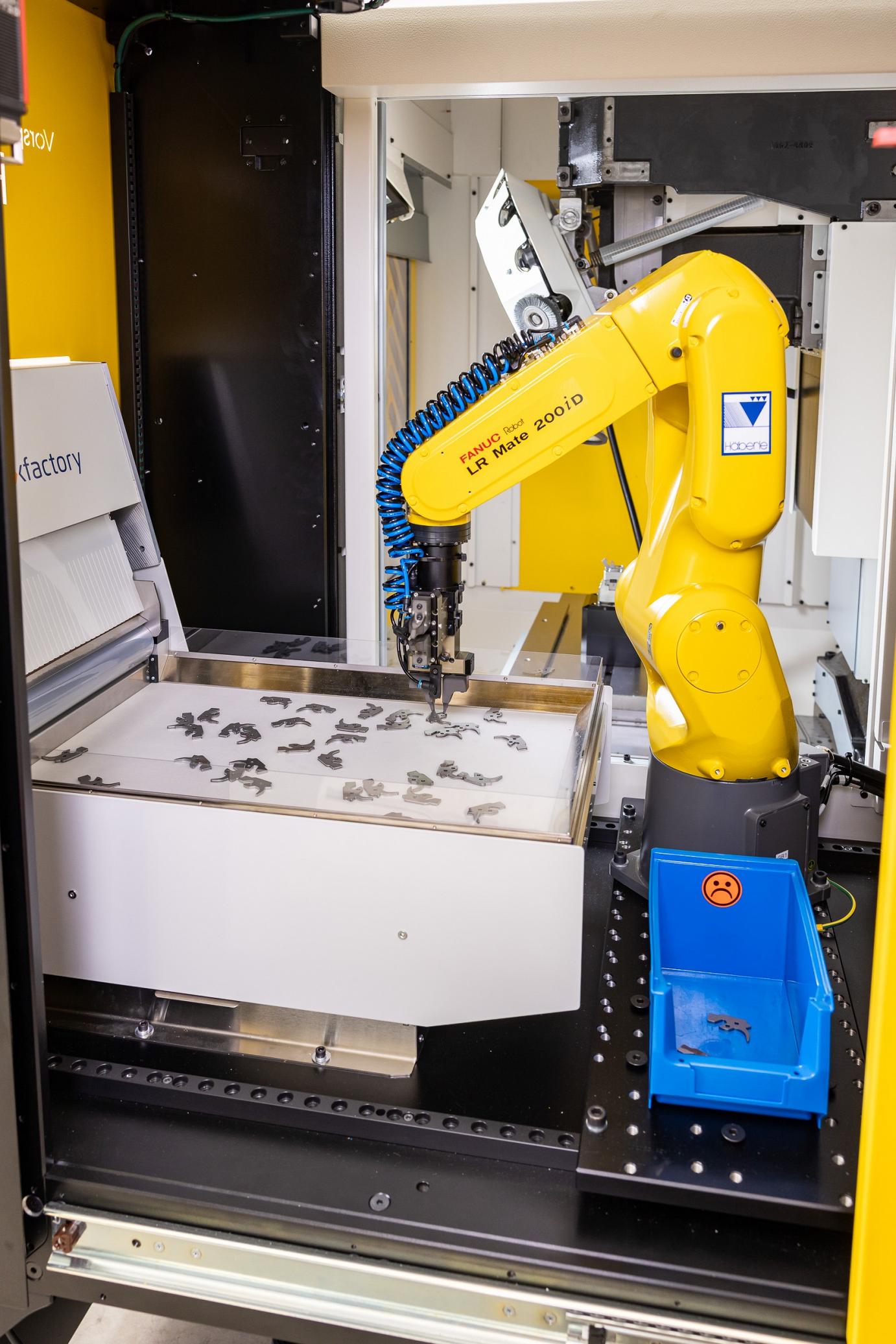

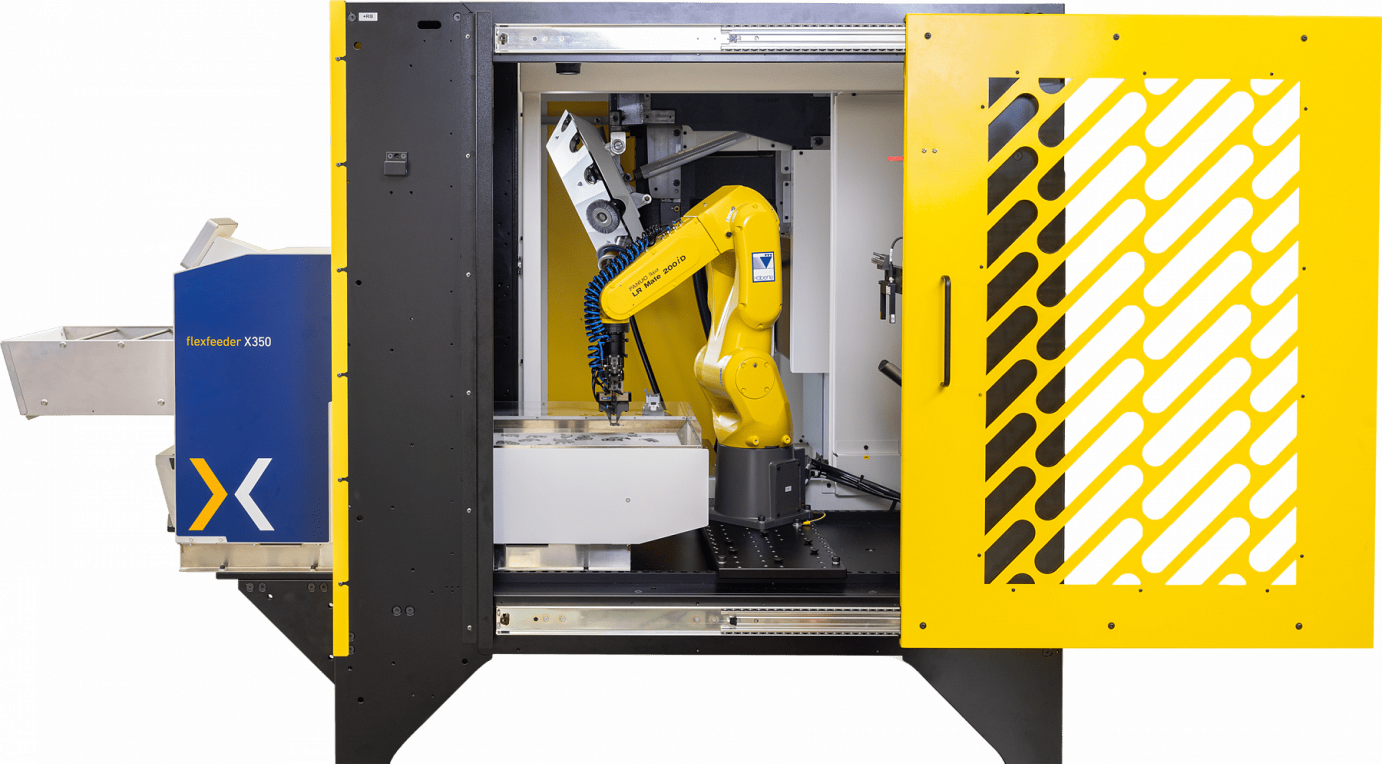

Durch die Erweiterung der Basiszelle mit dem flexfeeder X350 zur Schüttgut-Zuführung wird die Rüstzeit enorm minimiert. Auf kleinstem Raum ist die Vibrationszuführung sowie der FANUC LR-Mate 6-Achs-Roboter in der RobodrillPlus-B350 integriert. Das Kamerasystem ermöglicht ein vollautomatisiertes Teilehandling und maximale Effizienz.

Häberle RobodrillPlus-B350
kennenlernen

Weitere Informationen und Highlights

  • Menügeführte Programmerstellung
  • Toplight und Backlight Erkennung möglich
  • flexfeeder: Teile bis 100 g
  • Geringer Platzbedarf
  • Kurze Rüstzeiten durch integriertes Kamerainterface

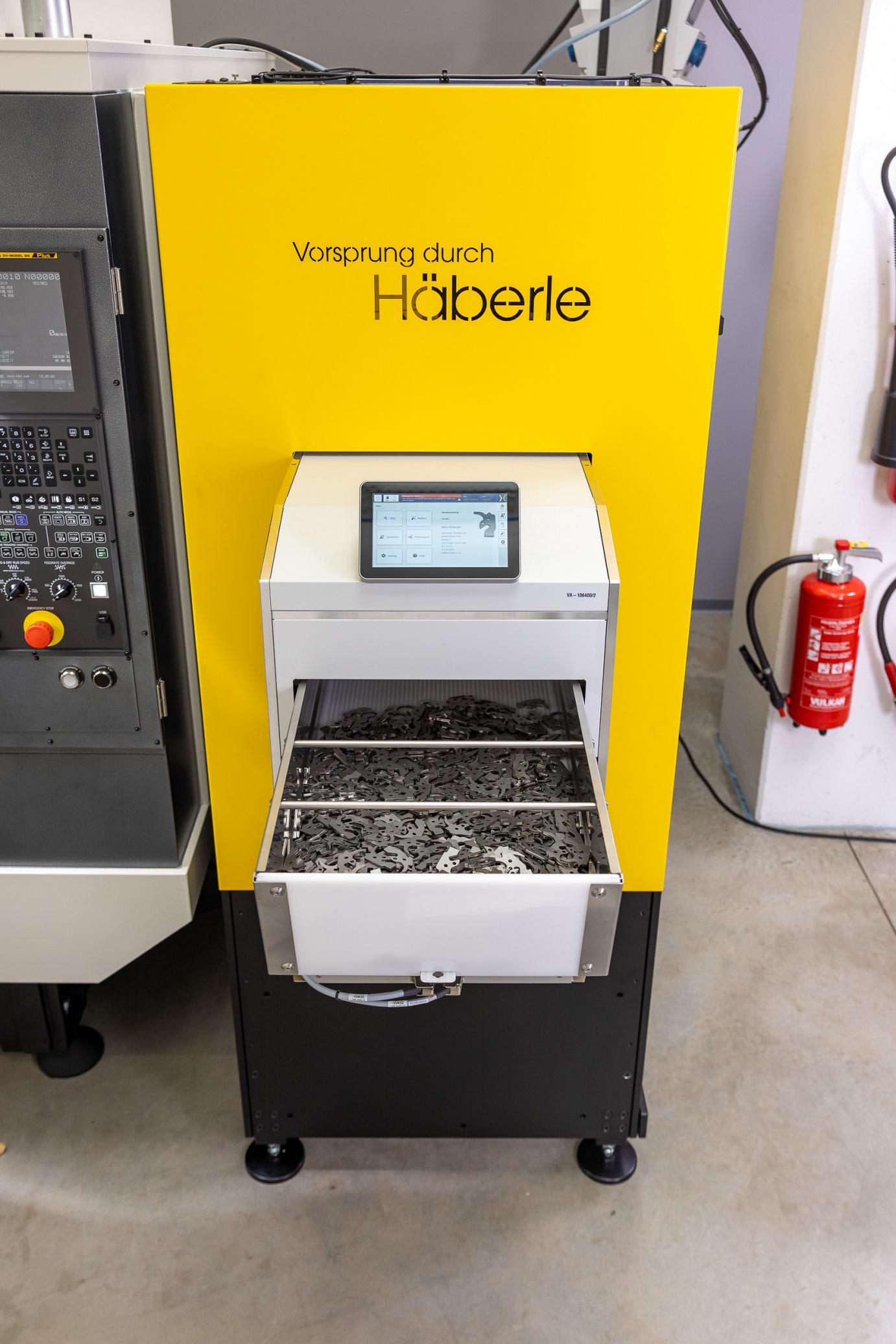

  • Flexible Schüttgut-Zuführung mit einer Bunkerkapazität von 18 kg

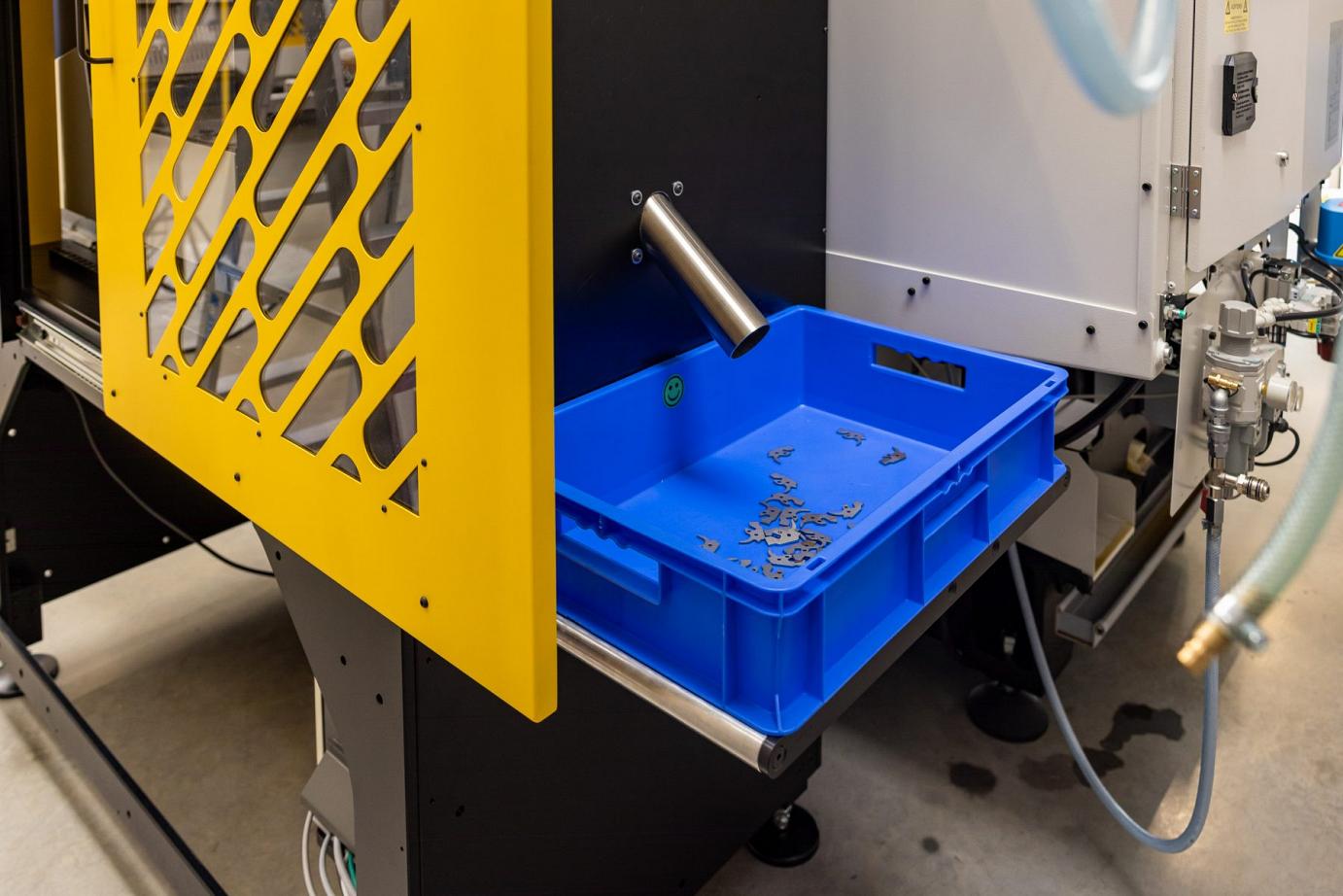

  • Schlechtteil-Erkennung und automatisches Ausschleusen sowie seitlicher Fertigteil-Auswurf

Standardausstattung

Dual Check Safety (DCS)
10,4“-Touchdisplay mit dynamischer Grafikdarstellung
Alphanumerisches Bedienfeld
Manuelles Bedienerhandrad
LED-Innenbeleuchtung
Schnittstellen für Datenaustausch (USB, PCMCIA, Ethernet)
Quick Screen (ROBODRILL-HMI)
Anleitungsbildschirm für vorbeugende Wartung
Anpassbare Bedienoberfläche
Produktionszahler
Quick-Editor
Temperaturkompensation X/Y/Z-Achse
Betriebsmoduseinstellung
Energiesparfunktion
MANUAL GUIDE i
Programmsimulation
Programm-/Parameterbearbeitung im Hintergrund
Festzyklen zum Bohren und Fräsen
Gewindeschneiden ohne Ausgleichsfutter
Spindelorientierung (M19)
Unterprogrammaufruf (M98[M198]/M99)
Benutzerdefinierte Makros
Optionales Überspringen von CNC-Sätzen
High-Speed Skip-Function Software
AI Contour Control
Helikalinterpolation
Koordinatensystemdrehung (G68)
Teileprogrammspeicher mit 512 kB
1000 registrierbare Programme
Zusätzliches Werkstück-Koordinatensystem 48 Paare
Werkzeugkorrekturspeicher, Typ C
Servo-Regelung HRV+
Eilgang-Überlagerungsfunktion

Optionen/Sonderausstattung

Kühlmittel mit 70 bar Innenkühlungsvorbereitung
Standerhöhung bis +300 mm
Erweiterbar mit 4. und 4./5. Achse
Automatische Front-/Seitentür
Verbesserte Teleskopabdeckung der Z-Achse
Signalleuchte
Erkennung von Rundlaufabweichungen
AI Tool Monitor
Messtaster (Renishaw/BLUM)
Roboter-IF-2-Funktion
Netzwerkschnittstelle (Fast Ethernet, FL-net, PROFIBUS, DeviceNet, I/O Link usw.)
Verschiedene E/A-Zusatzmodule
Fast Data Server 2 GB (optional 4 GB)
AI Contour Control II
Satzvorausschau mit 1000 Datensätzen
Nano Smoothing/Nano Smoothing 2
Tool Center Point Control (TCP/High-Speed Smooth TCP)
3D-Werkzeugradiuskorrektur
3D-Koordinatensystemumrechnung
Geschwenkte Bearbeitungsebene (TWP)
Rotary Table Dynamic Fixture Offset
NURBS-Interpolation
Konus-/Spiralinterpolation
Zylinderinterpolation
Polarkoordinatenprogrammierung
Werkzeugpositionskorrektur/Skalierung/Programmierbares Spiegelbild
Single Direction Positioning
Bohrzyklen mit Ausspanen für kleine Bohrungen
Selbstlernende Steuerung für Teilebearbeitung
Werkzeugverwaltung für ROBODRILL
Stromausfall-Sicherungsmodul

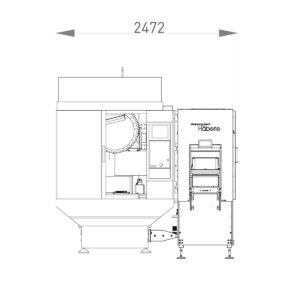

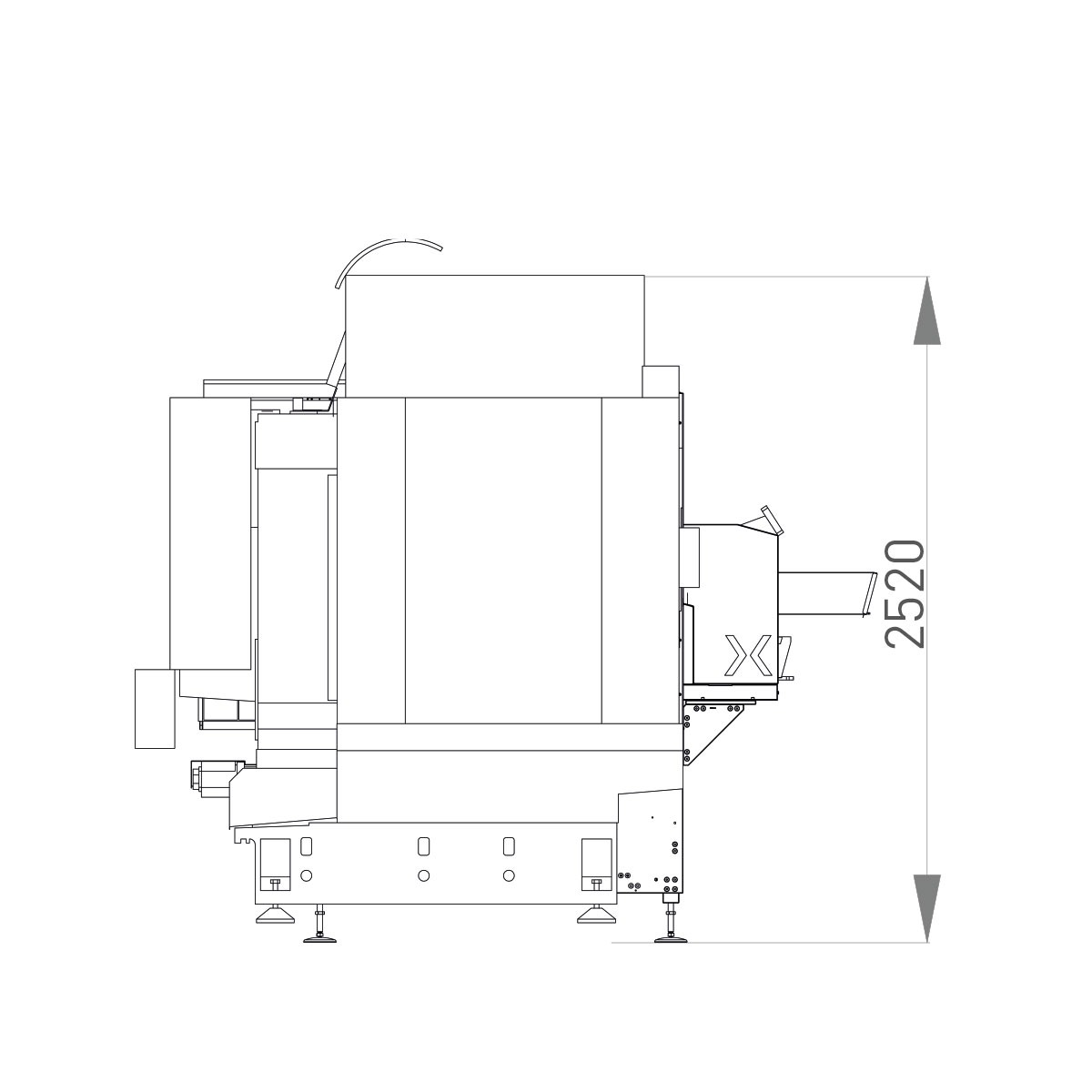

Technische Details

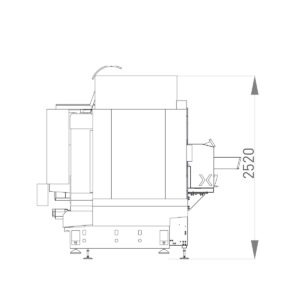

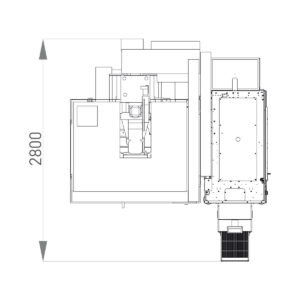

L x B x H in mm1400 x 800 x 1900
Gewicht400 kg
RoboterLR-Mate 200iD
Anzahl Achsen6
Greifersystemeinfach / doppelt
Palettengröße in mm800 x 600 / (400 x 600)
Anzahl Paletten1 / 2 Stk.
Werkzeuge14/21/28
Handlinggewicht6 kg
AnbindungCNC-Steuerung mit Robot-Interface 2
Aufstellmöglichkeitverschraubt am Boden / Verbindungskit
