Häberle

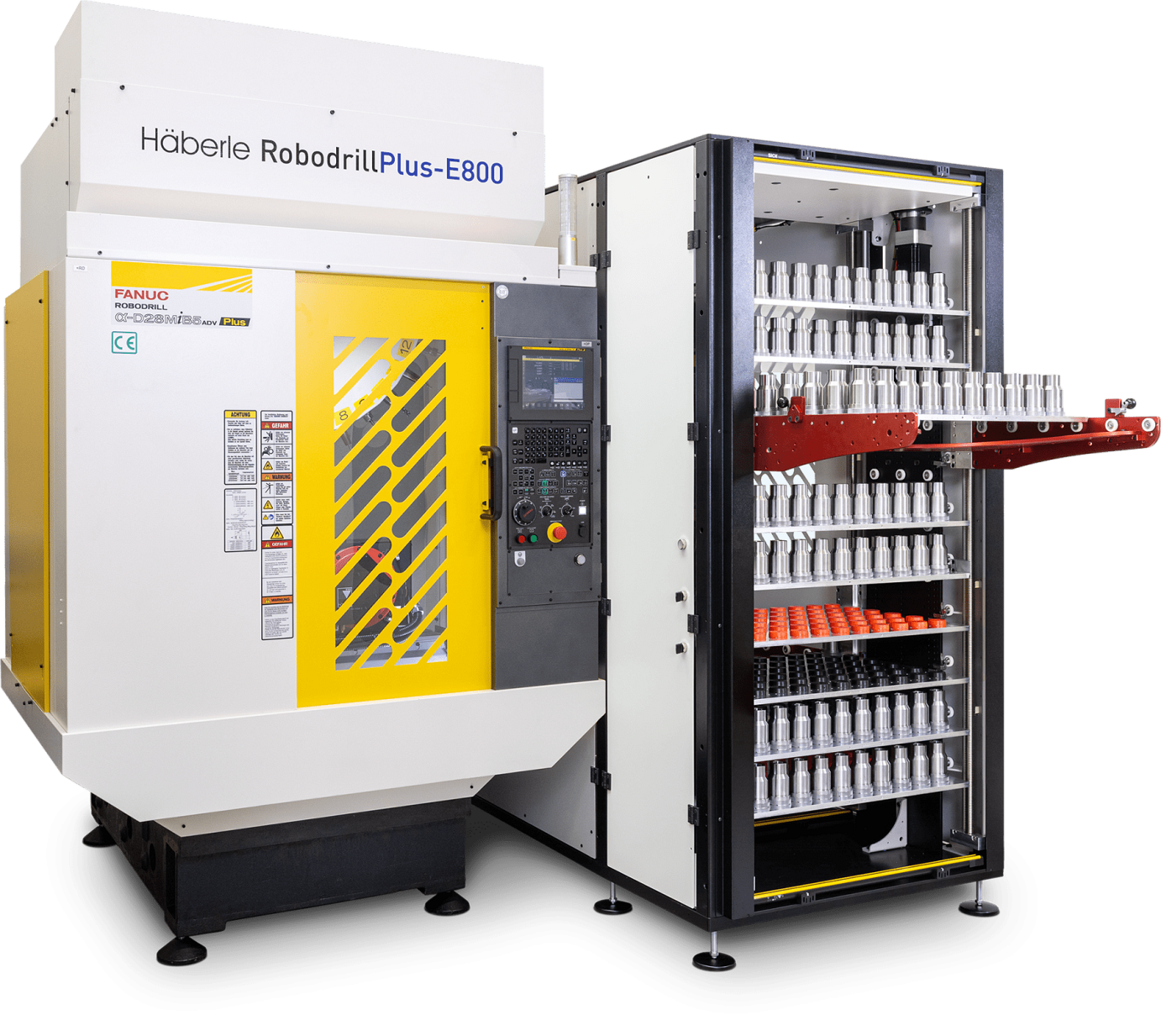

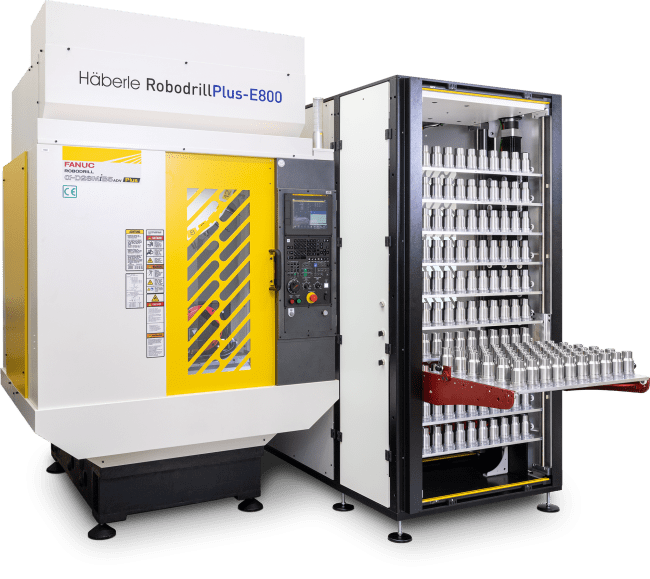

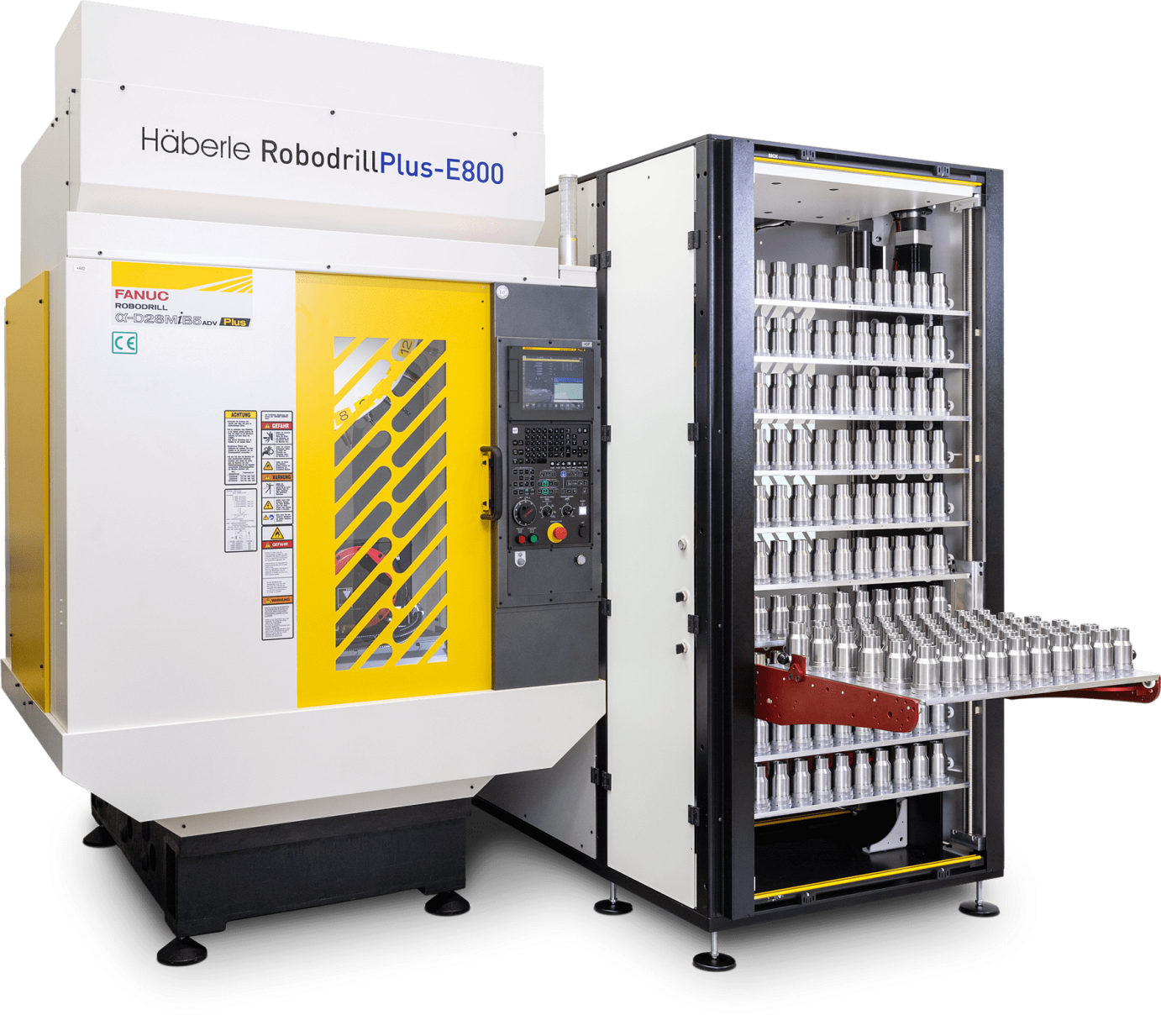

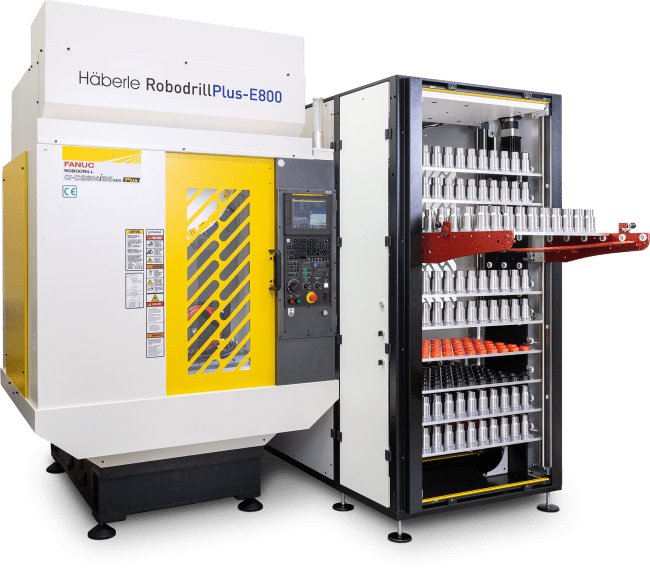

RobodrillPlus-E800
Maximale Autonomie bei geringem Platzbedarf

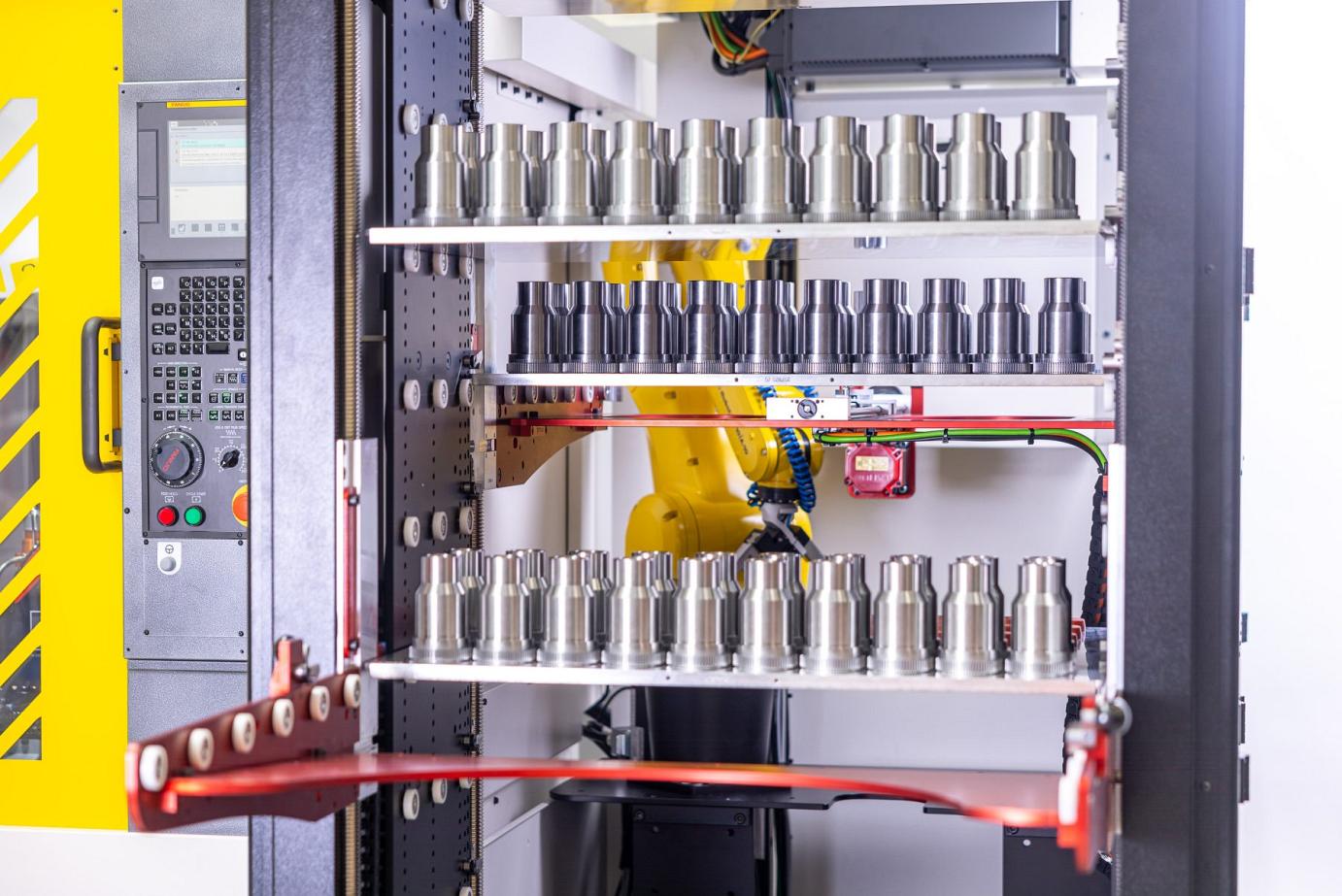

Die Häberle RobodrillPlus-E800 steigert die Produktivität Ihrer mannlosen Fertigung durch ein intelligentes Automationskonzept mit hoher Speicherkapazität. Frei konfigurierbare Trägerpaletten lassen sich individuell an das Werkstück anpassen und können hauptzeitparallel im Palettenaufzug bestückt werden. Dadurch werden Rüst- und Stillstandszeiten minimiert und die Maschinenlaufzeit deutlich erhöht. Die großzügige Palettengröße 800 × 600 mm ermöglicht die wirtschaftliche Bearbeitung unterschiedlichster Bauteile und Losgrößen.
Häberle RobodrillPlus-E800kennenlernen
Weitere Informationen und Highlights
- Flexible Bestückung mit frei konfigurierbaren Trägerplatten
- Handlinggewicht 12 kg
- Speicherkapazität 5 m²

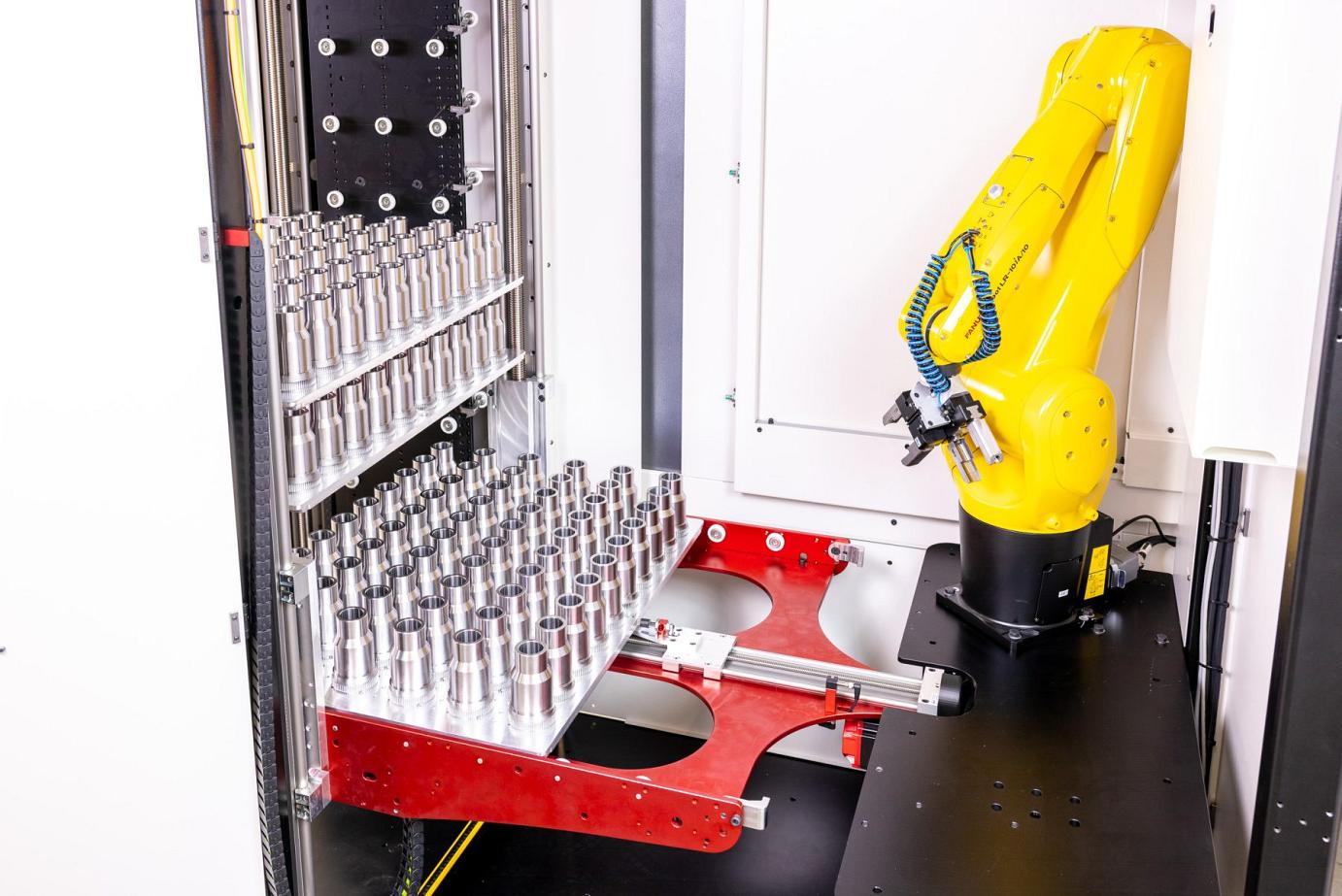

- Roboter vollständig in CNC-Steuerung integriert
Standardausstattung
Dual Check Safety (DCS)
10,4“-Touchdisplay mit dynamischer Grafikdarstellung
Alphanumerisches Bedienfeld
Manuelles Bedienerhandrad
LED-Innenbeleuchtung
Schnittstellen für Datenaustausch (USB, PCMCIA, Ethernet)
Quick Screen (ROBODRILL-HMI)
Anleitungsbildschirm für vorbeugende Wartung
Anpassbare Bedienoberfläche
Produktionszahler
Quick-Editor
Temperaturkompensation X/Y/Z-Achse
Betriebsmoduseinstellung
Energiesparfunktion
MANUAL GUIDE i
Programmsimulation
Programm-/Parameterbearbeitung im Hintergrund
Festzyklen zum Bohren und Fräsen
Gewindeschneiden ohne Ausgleichsfutter
Spindelorientierung (M19)
Unterprogrammaufruf (M98[M198]/M99)
Benutzerdefinierte Makros
Optionales Überspringen von CNC-Sätzen
High-Speed Skip-Function Software
AI Contour Control
Helikalinterpolation
Koordinatensystemdrehung (G68)
Teileprogrammspeicher mit 512 kB
1000 registrierbare Programme
Zusätzliches Werkstück-Koordinatensystem 48 Paare
Werkzeugkorrekturspeicher, Typ C
Servo-Regelung HRV+
Eilgang-Überlagerungsfunktion
Optionen/Sonderausstattung
Kühlmittel mit 70 bar Innenkühlungsvorbereitung
Standerhöhung bis +300 mm
Erweiterbar mit 4. und 4./5. Achse
Automatische Front-/Seitentür
Verbesserte Teleskopabdeckung der Z-Achse
Signalleuchte
Erkennung von Rundlaufabweichungen
AI Tool Monitor
Messtaster (Renishaw/BLUM)
Roboter-IF-2-Funktion
Netzwerkschnittstelle (Fast Ethernet, FL-net, PROFIBUS, DeviceNet, I/O Link usw.)
Verschiedene E/A-Zusatzmodule
Fast Data Server 2 GB (optional 4 GB)
AI Contour Control II
Satzvorausschau mit 1000 Datensätzen
Nano Smoothing/Nano Smoothing 2
Tool Center Point Control (TCP/High-Speed Smooth TCP)
3D-Werkzeugradiuskorrektur
3D-Koordinatensystemumrechnung
Geschwenkte Bearbeitungsebene (TWP)
Rotary Table Dynamic Fixture Offset
NURBS-Interpolation
Konus-/Spiralinterpolation
Zylinderinterpolation
Polarkoordinatenprogrammierung
Werkzeugpositionskorrektur/Skalierung/Programmierbares Spiegelbild
Single Direction Positioning
Bohrzyklen mit Ausspanen für kleine Bohrungen
Selbstlernende Steuerung für Teilebearbeitung
Werkzeugverwaltung für ROBODRILL
Stromausfall-Sicherungsmodul
Technische Details

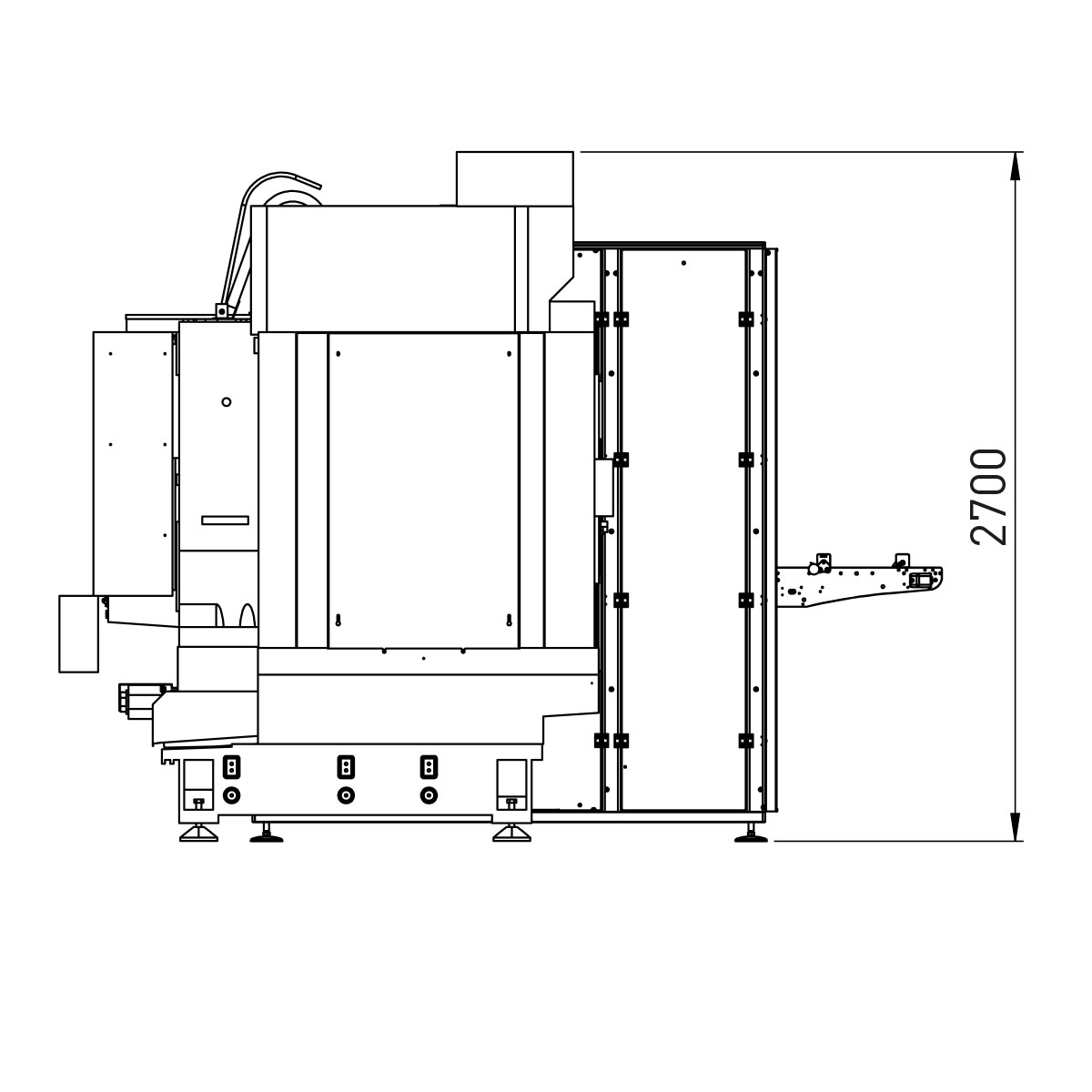

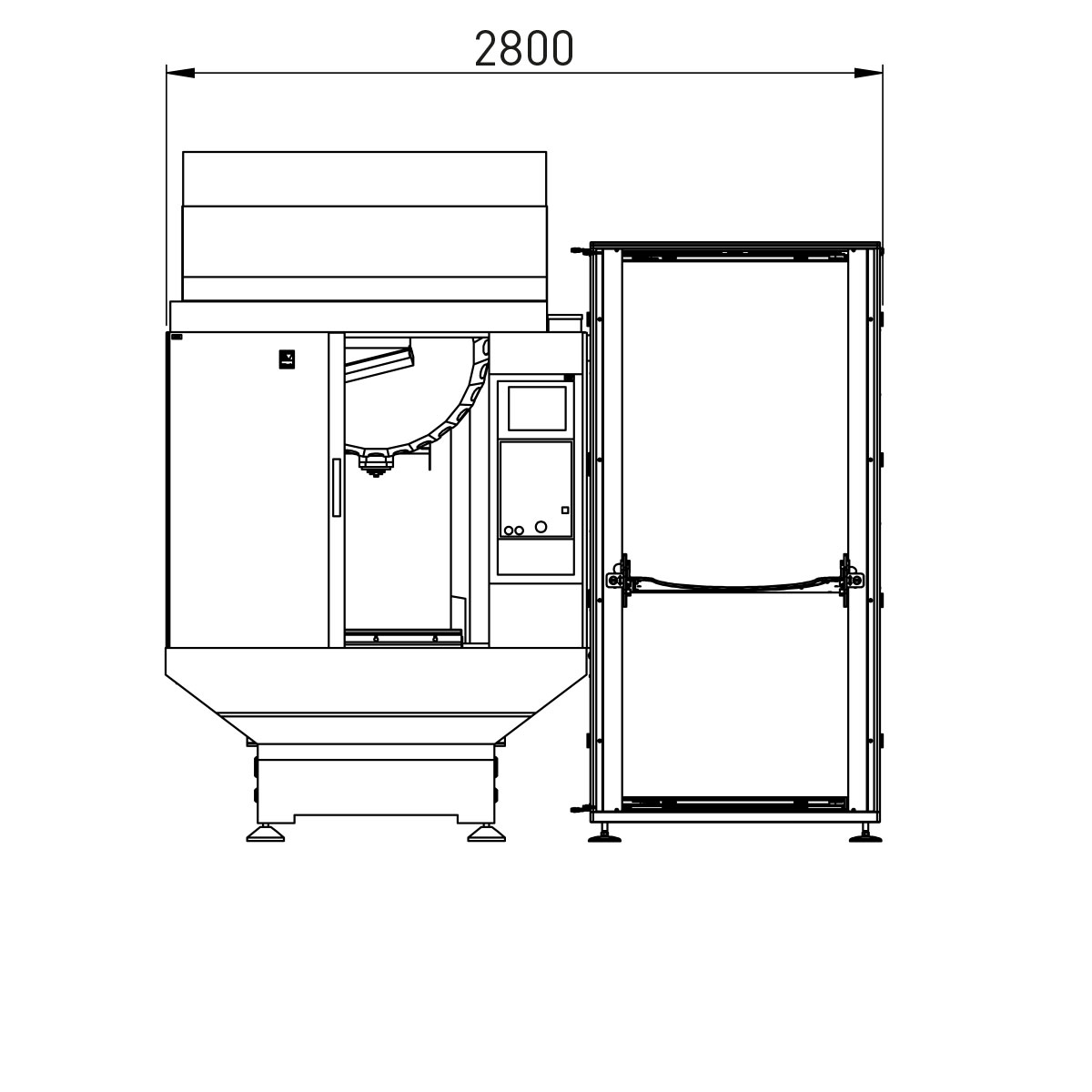

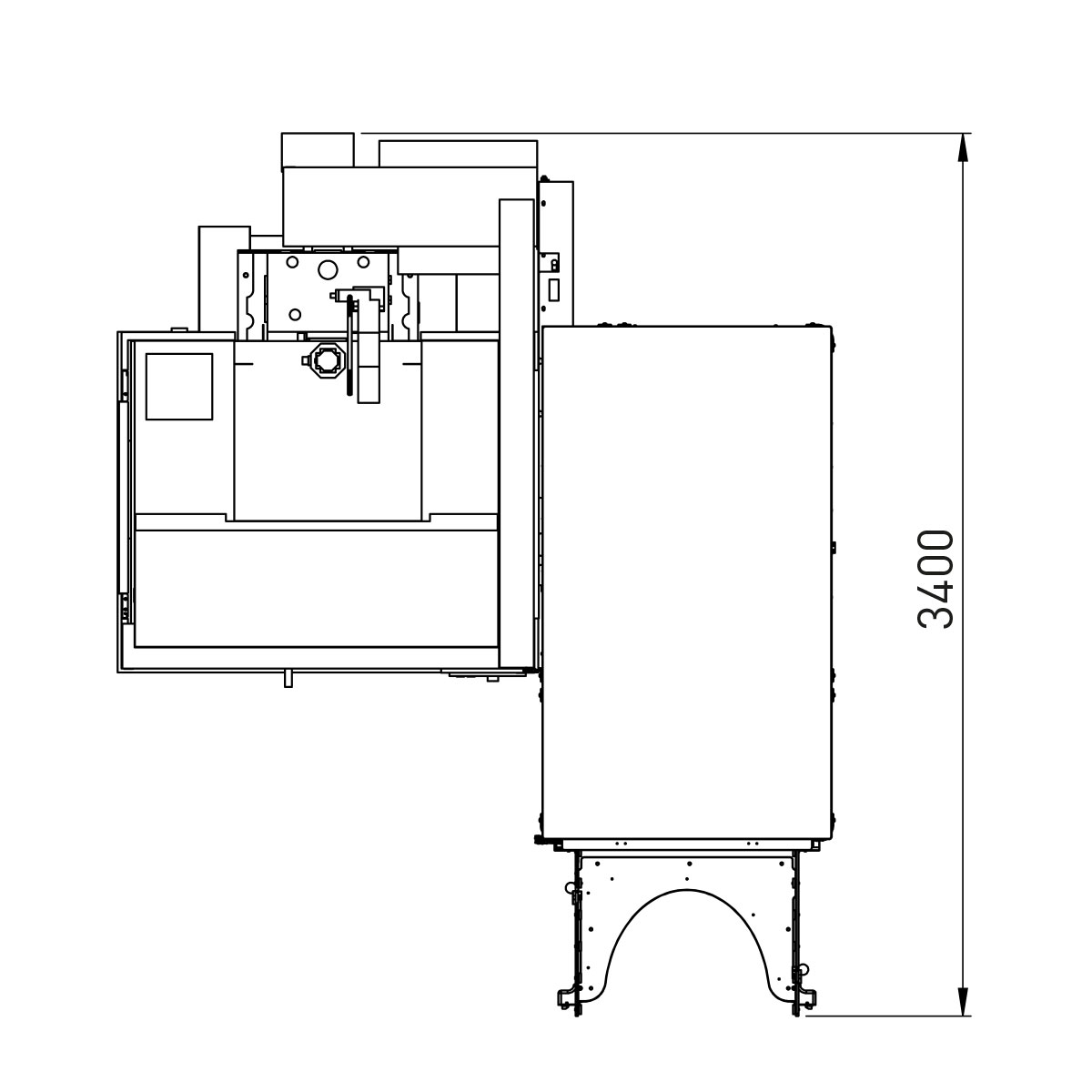

| L x B x H in mm | 2800 x 2700 x 3400 |
|---|---|
| Gewicht | 800 kg |

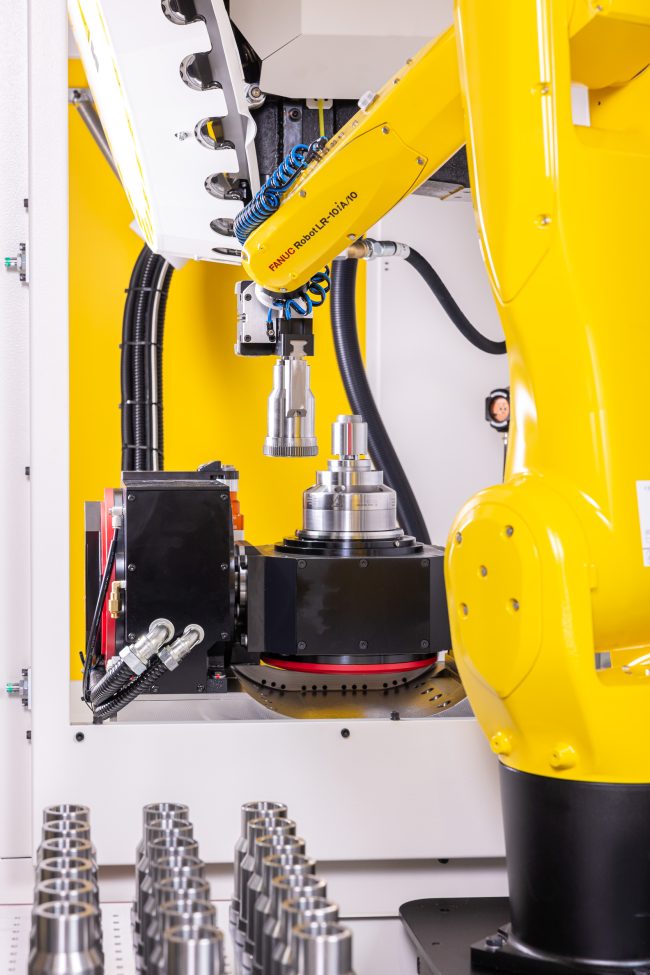

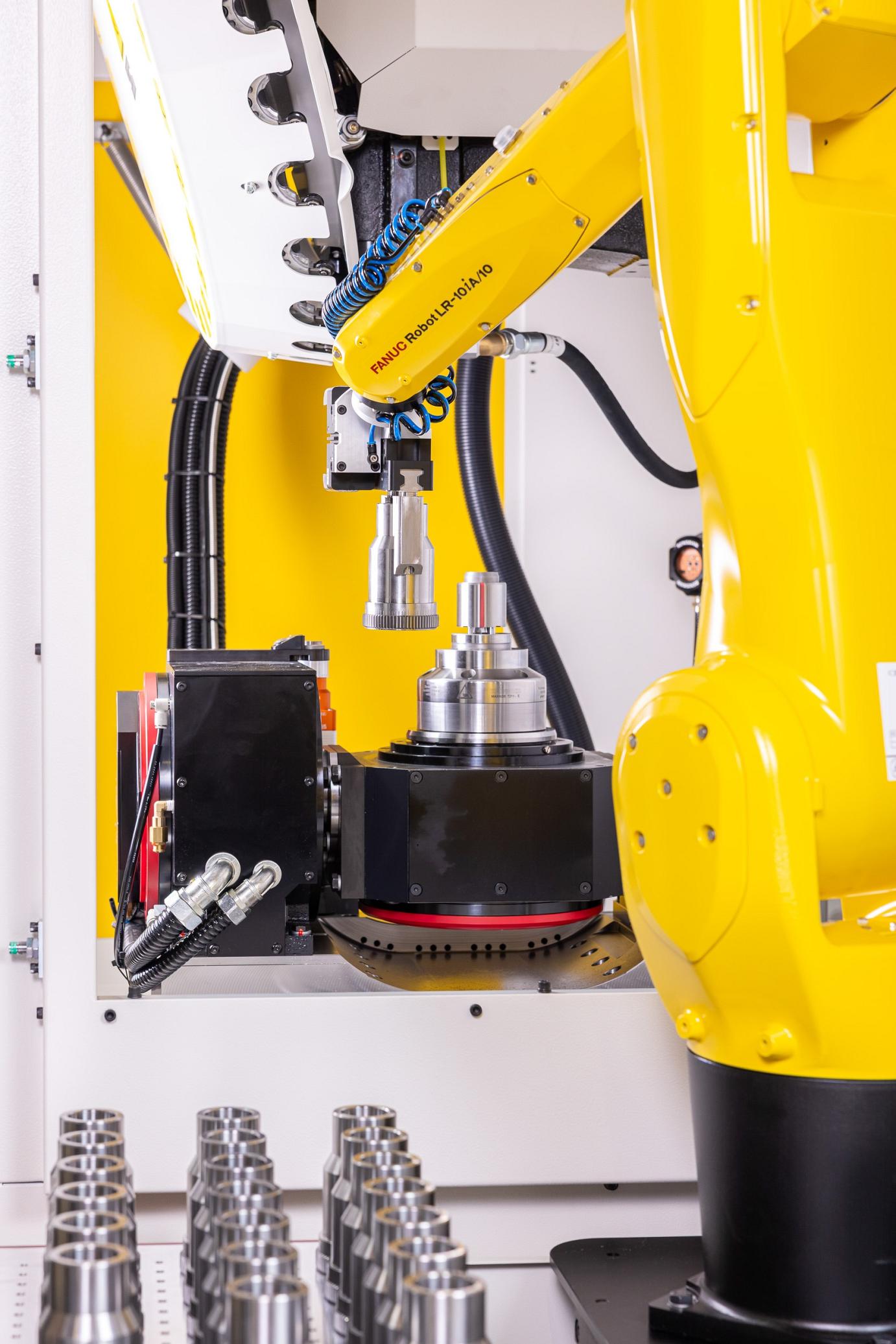

| Roboter | LR-10iA/10 |
| Anzahl Achsen | 6+3 |
| Max. Gewicht pro Palette | 150 kg |
| Palettengröße in mm | 600 x 800 mm |
| Speicherkapazität | bis zu 5 m² (je nach Bauteil-Höhe) |
| Werkzeuge | 14/21/28 |
| Handlinggewicht | 12 kg |
